在光學儀器發展史中，體視顯微鏡（又稱解剖顯微鏡或立體顯微鏡）的誕生標志著人類S次實現三維微觀世界的真實還原。不同于傳統復式顯微鏡的平面成像，體視顯微鏡通過獨特的光路設計與機械構造，為生命科學、工業檢測、考古研究等領域開辟了全新的觀察維度。本文將深入解析其構造原理與設計哲學，揭示這項跨越百年的光學技術如何持續推動微觀認知的邊界。

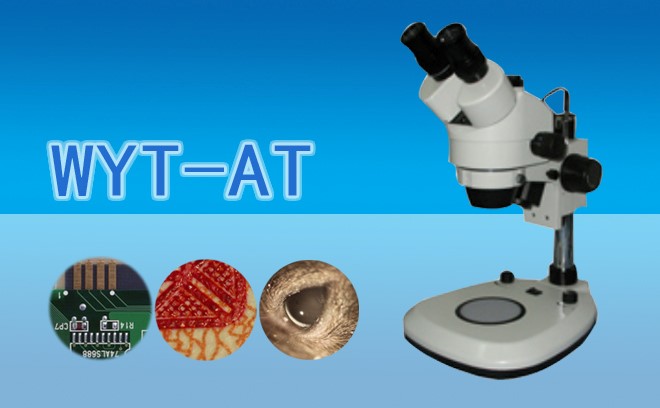

一、體視顯微鏡的構造解析
1. 雙光路成像系統
體視顯微鏡的核心創新在于構建兩組獨立的光學通道：
格林諾氏系統：通過共用物鏡與分光棱鏡，將單一物鏡收集的光線分為兩路，經目鏡分別進入左右眼
獨立物鏡系統：采用雙物鏡結構，實現真正的立體觀察（如Leica M系列）
變焦機構：連續可變倍率（0.63X-63X）通過凸輪-導軌機構實現，保持雙光路同步變焦
2. 機械架構設計
人機工程學支架：
鉸鏈式雙臂設計（工作距離≥120mm）
360°旋轉觀察頭（符合VESA標準）
載物臺防落鎖機制（承重≥5kg）
模塊化接口：
C-Mount視頻接口（兼容1/2''-2/3''傳感器）
冷光源耦合環（適配光纖導光臂）
電動調焦驅動接口（步進精度0.1μm）
3. 照明系統創新
同軸落射照明：
LED環形光源（色溫5000K±300K）
偏振光附件（消除表面反光）
斜射照明：
可調角度光纖導光（0°-45°）
暗場照明模塊（數值孔徑≥0.95）
透射照明：
亞克力擴散板（均勻度＞90%）
載玻片溫控臺（±0.1℃精度）
二、設計理念的演進脈絡
1. 立體視覺的數學基礎
體視顯微鏡的設計根植于雙眼視差原理：
基線長度：≥60mm（人眼瞳距適配）
收斂角調節：5°-15°動態范圍（通過目鏡間距調整）
深度感知：基于蔡司公式ΔZ= (E×D)/(I×M)（E：瞳距，D：工作距離，I：物方視場，M：總放大率）
2. 人機交互的范式突破
現代體視顯微鏡的設計聚焦三大交互維度：
操作直覺化：
力反饋調焦旋鈕（阻尼系數0.2-0.8N·m）
觸控屏手勢控制（支持四指縮放）
環境適應性：
防霉設計（IP53防護等級）
抗電磁干擾（**/*** Class A）
數據融合：
AR疊加顯示（將測量數據投影至目鏡視野）
多模態數據采集（同步獲取顯微圖像與光譜信息）
3. 光學性能的極限追求
設計優化聚焦三大核心參數：
景深擴展：
波前編碼技術（突破傳統景深公式Δ=2λn/NA2）
電動變倍補償（保持放大率變化時的焦點穩定）
分辨率提升：
復消色差物鏡（CA＜2μm）
數字圖像處理（維納濾波去卷積）
色彩還原：
鍍膜技術（V-Coat實現400-700nm全波段反射率＜0.5%）
白平衡算法（自動校正LED光譜漂移）
體視顯微鏡的發展歷程，是光學工程師不斷挑戰人類視覺極限的編年史。從格林諾夫的原始設計到現代智能顯微鏡，其構造的每一次革新都深刻影響著科研范式。未來的體視顯微鏡將不僅是觀察工具，更將成為連接宏觀世界與微觀宇宙的智能橋梁，持續拓展人類認知的邊界。
